ValueRAM KVR32S22D8/16

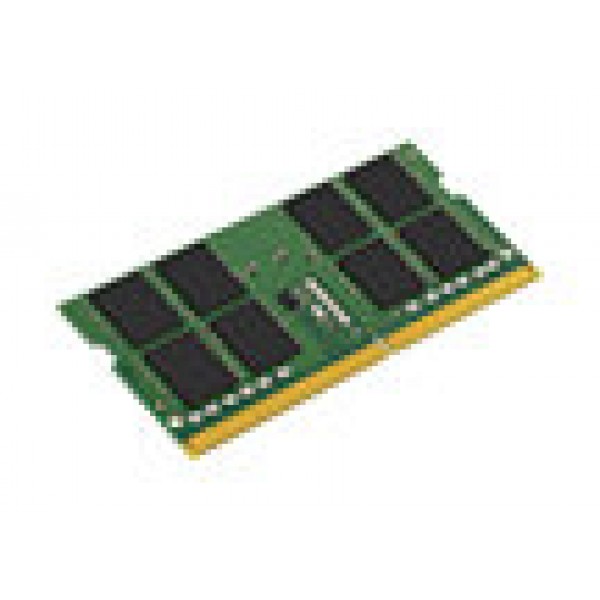

Este documento describe la ValueRAM KVR32S22D8/16, que es un módulo de memoria DDR4-3200 CL22 SDRAM (Synchronous DRAM) de 2G x 64 bits (16GB), 2Rx8, no ECC, basado en dieciséis componentes FBGA de 1G x 8 bits. El SPD está programado con la latencia estándar JEDEC DDR4-3200 de 22-22-22 a 1.2V. Este DIMM de 260 pines utiliza contactos de oro.

Características

• Fuente de alimentación: VDD = 1.2V Típico
• VDDQ = 1.2V Típico
• VPP = 2.5V Típico
• VDDSPD = 2.2V a 3.6V
• Terminación interna nominal y dinámica (ODT) para señales de datos, estroboscópicas y de máscara
• Auto-refresh de bajo consumo (LPASR)
• Inversión de bus de datos (DBI) para el bus de datos
• Generación y calibración de VREFDQ en el chip
• Dual-rank
• EEPROM de detección de presencia en serie (SPD) a bordo I2
• 16 bancos internos; 4 grupos de 4 bancos cada uno
• Rebanada fija de ráfaga (BC) de 4 y longitud de ráfaga (BL) de 8 a través del conjunto de registro de modo (MRS)
• BC4 o BL8 seleccionables sobre la marcha (OTF)
• Topología Fly-by
• Bus de comandos y direcciones terminados
• PCB: Altura 1.18” (30.00mm)
• Cumple con RoHS y libre de halógenos

Especificaciones

• CL(IDD): 22 ciclos
• Tiempo de ciclo de fila (tRCmin): 45.75ns (mín.)
• Tiempo de comando de refresco a activo/refresco (tRFCmin): 350ns (mín.)
• Tiempo activo de fila (tRASmin): 32ns (mín.)
• Clasificación UL: 94 V - 0
• Temperatura de operación: 0°C a +85°C
• Temperatura de almacenamiento: -55°C a +100°C

• N Modulos Memoria: 1 X 16GB
• Tecnologia De Memoria: DDR4 Sodimm
• Tipo Memoria: DDR4
