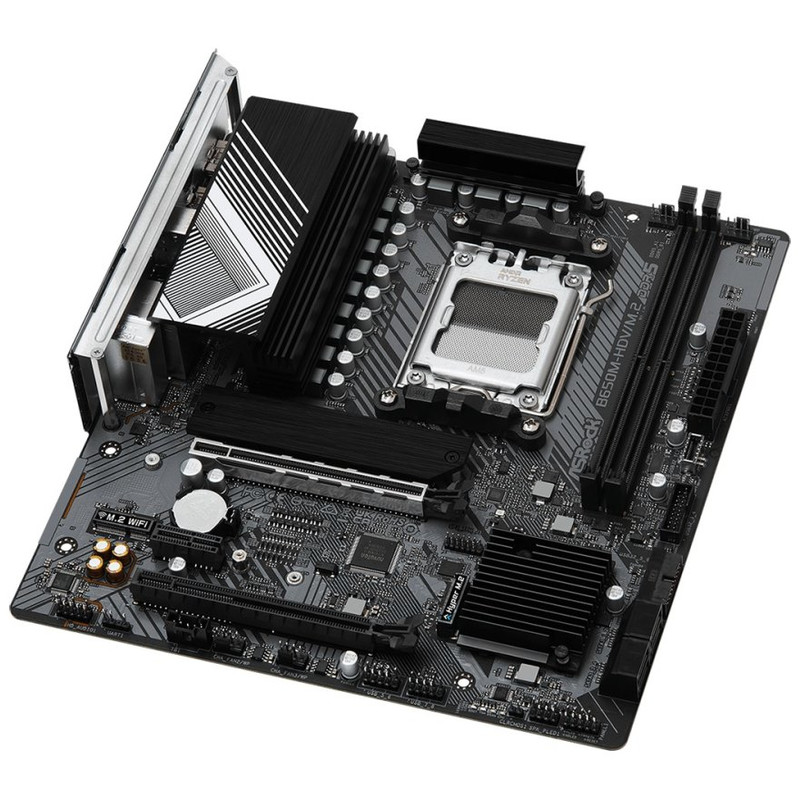

Placa Base Asrock B650M-HDV/M.2/ DDR5/ PCIe 5.0/ Socket AM5/ Micro ATX

B650M-HDV/M.2

• Soporta AMD Socket AM5 Ryzen™ 9000, 8000 y 7000 Series Processors
• 8+2+1 Power Phase, Dr.MOS
• 2 x DDR5 DIMMs
• Soporta Dual Channel, up to 7200+ (OC)
• 2 PCIe 4.0 x16, 1 PCIe 4.0 x1, 1 M.2 Key E para WiFi
• Integrated AMD RDNA™ 2 Graphics*
• Opciones de salida gráficos: HDMI, DisplayPort
• Realtek ALC897 Audio 7.1 canales HD Codec, Nahimic Audio
• 4 SATA3, 1 Blazing M.2 (PCIe Gen5x4),
• 1 Hyper M.2 (PCIe Gen4x4)
• 1 USB 3.2 Gen2 Frontal Tipo-C,
• 7 USB 3.2 Gen1 (2 Rear, 1 Trasero Tipo-C, 4 Front)
• Dragon 2.5G LAN
• Soporta Instalador de drivers ASRock Instalador de drivers automático, BIOS Flashback
• Protector de E/S preinstalado

Diseño VRM Optimizado

¡Dr.MOS es la solución de etapa de potencia integrada que está optimizada para aplicaciones síncronas de voltaje de reducción de inversión! En comparación con los MOSFET integrados tradicionales, proporciona de manera inteligente una corriente más alta para cada fase, proporcionando así un resultado térmico mejorado y un rendimiento superior.

PCIe Gen5 Blazing M.2

El Blazing M.2 admite el último estándar PCI Express 5.0 para ofrecer el doble de ancho de banda en comparación con la generación anterior, con una impresionante velocidad de transferencia de 128 Gb/s, listo para liberar todo el potencial de las futuras SSD ultrarrápidas.

Dragon 2.5 Gb/s LAN

La plataforma LAN inteligente de 2.5Gb/s está diseñada para un rendimiento de red máximo para los exigentes requisitos de redes domésticas, creadores de contenido, jugadores en línea y medios de transmisión de alta calidad. Aumente el rendimiento de la red hasta 2.5 veces el ancho de banda en comparación con el gigabit Ethernet estándar, disfrutará de una experiencia de conectividad más rápida y sin compromisos para juegos, transferencias de archivos y copias de seguridad.

USB 3.2 Gen2 Type-C Frontal

El encabezado frontal USB 3.2 Gen2 Type-C proporciona una velocidad de transferencia de datos de hasta 10 Gbps y un USB reversible de próxima generación diseñado para el panel frontal del ordenador.

M.2 Key E para WiFi

Además del puerto LAN incorporado, los usuarios también pueden elegir inalámbrico Conexiones por la ranura M.2 (Key E)

*El módulo Wi-Fi no está incluido.

Especificaciones

Rendimiento y hardware

Socket: AMD AM5

Procesadores compatibles: AMD Ryzen series 9000, 8000 y 7000

Chipset: AMD B650

Diseño de alimentación: 8+2+1 fases con Dr.MOS de 50 A

Protector de E/S: Preinstalado

PCB: Cobre de 2 oz

Memoria

Tecnología de memoria: DDR5 de doble canal

Ranuras de memoria: 2 x DIMM DDR5

Memoria compatible: DDR5 ECC y no ECC sin búfer de hasta 7200+ MT/s mediante overclocking

Memoria máxima soportada: 128 GB

Perfiles de memoria: Compatible con Intel XMP y AMD EXPO

BIOS

BIOS: AMI UEFI de 256 Mb con interfaz gráfica

BIOS Flashback: Compatible mediante interruptor dedicado

ASRock Instant Flash: Compatible

ASRock Full HD UEFI: Compatible

Instalación automática de controladores: Compatible

ASRock Post Status Checker: Compatible

Gráficos

Gráficos integrados: AMD RDNA integrados en procesadores compatibles

Salida HDMI: HDMI 2.1 TMDS/FRL compatible con HDR, HDCP 2.3 y resolución de hasta 4K a 120 Hz

Salida DisplayPort: DisplayPort 1.4 con DSC, compatible con HDCP 2.3 y resolución de hasta 4K a 120 Hz

Audio

Audio: HD de 7.1 canales

Códec de audio: Realtek ALC897

Nahimic Audio: Compatible

Red

Ethernet: 2,5 Gigabit LAN compatible con 10/100/1000/2500 Mb/s

Controlador Ethernet: Dragon RTL8125BG

Software de red: ASRock Dragon 2.5G LAN

Control de ancho de banda: Ajuste automático y prioridad configurable por el usuario

Modos optimizados: Juego, navegación y streaming

Estadísticas de uso de red: Compatible

Ranuras de expansión

1 x PCIe 4.0 x16 desde CPU, compatible con modo x16

1 x PCIe 4.0 x16 desde CPU, compatible con modo x4

1 x PCIe 4.0 x1 desde chipset

1 x M.2 Key E para módulo Wi-Fi/Bluetooth PCIe tipo 2230

Multi-GPU: Compatible con AMD CrossFire

Contactos de la ranura gráfica PCIe: Oro de 15 μ

Compatibilidad NVMe de arranque: Sí

Almacenamiento

Ranura M2_1: 1 x M.2 Key M 2280 PCIe 5.0 x4 de hasta 128 Gbps

Ranura M2_2: 1 x M.2 Key M 2260/2280 PCIe 4.0 x4 de hasta 64 Gbps

Conectores SATA: 4 x SATA 6 Gbps

Compatibilidad NVMe de arranque: Sí

RAID

RAID para unidades SATA: RAID 0, RAID 1 y RAID 10

RAID para unidades M.2 NVMe: RAID 0, RAID 1 y RAID 10

Requisito para RAID 10 NVMe: Requiere tarjetas de expansión M.2 NVMe adicionales

Conectividad

Puertos traseros:

1 x USB-C 3.2 Gen 1

2 x USB 3.2 Gen 1 tipo A

4 x USB 2.0

1 x HDMI 2.1

1 x DisplayPort 1.4

1 x Ethernet RJ-45 de 2,5 GbE

3 x conectores de audio para entrada de línea, altavoces delanteros y micrófono

Conexiones internas

1 x cabecera SPI TPM

1 x cabecera para LED de alimentación y altavoz

1 x conector de ventilador de CPU de 4 pines

3 x conectores de ventilador de chasis o bomba de agua de 4 pines con control Smart Fan

1 x conector de alimentación ATX de 24 pines

1 x conector de alimentación de 12 V y 8 pines

1 x conector de audio para panel frontal

1 x conector Thunderbolt AIC de 5 pines compatible con tarjeta ASRock Thunderbolt 4 AIC

2 x cabeceras USB 2.0 compatibles con un total de 4 puertos

2 x cabeceras USB 3.2 Gen 1 compatibles con un total de 4 puertos

1 x cabecera USB-C 3.2 Gen 2 para panel frontal

Potencia máxima CPU_FAN1: 1 A / 12 W

Potencia máxima CHA_FAN1-3/WP: 2 A / 24 W

Detección de ventiladores: CHA_FAN1-3/WP detectan automáticamente ventiladores de 3 o 4 pines

Software

Sistemas operativos compatibles: Windows 10 de 64 bits y Windows 11 de 64 bits

Software incluido: ASRock Motherboard Utility A-Tuning y ASRock Dragon 2.5G LAN

Contenido de la caja

Manual de usuario: 1 unidad

Cables de datos SATA: 2 unidades

Tornillos para ranuras M.2: 3 unidades

Formato

Factor de forma: Micro ATX

Dimensiones: 24,4 x 22,6 cm

- Fabricante de procesador: AMD
- Socket de procesador: Socket AM5
- Procesador compatible: AMD Ryzen™ 7
- tipos de memoria compatibles: DDR5-SDRAM
- Número de ranuras de memoria: 2
- Tipo de ranuras de memoria: DIMM
- Memoria interna máxima: 64 GB
- No ECC: Si
- Memoria sin buffer: Si
- Ethernet: Si
- Tipo de interfaz ethernet: 2.5 Gigabit Ethernet
- Controlador LAN: Realtek RTL8125-BG
- Wifi: No
- USB 2.0, conectores: 2
- Conectores USB 3.2 Gen 1 (3.1 Gen 1): 2
- Número de conectores SATA III: 4
- Conector de audio en panel frontal: Si
- Conector de potencia ATX (24 pines): Si
- Conector de ventilador CPU: Si
- Conectores USB 3.2 Gen 2 (3.1 Gen 2): 1
- Conector de energía EPS (8-pin): Si
- Conector TPM: Si
- Encabezados Thunderbolt: 1
- Entrada de línea: Si
- USB 2.0: 4
- USB 3.2 Gen 1 (3.1 Gen 1): 2
- USB 3.2 Gen 1 (3.1 Gen 1) Tipo C: 1
- Pertos Ethernet LAN (RJ-45): 1
- Puertos HDMI: 1
- DisplayPort: 1
- Versión de DisplayPort: 1.4
- Entrada de Micrófono: Si
- Compatibilidad con RAID: Si
- Interfaces de disco de almacenamiento soportados: M.2, SATA III
- Tipos de unidades de almacenamiento admitidas: HDD & SSD
- Niveles RAID: 0, 1, 10
- Ranuras PCI Express x1 (Gen 4.x): 1
- Ranuras PCI Express x16 (Gen 4.x): 1
- Número de ranuras M.2 (M): 1
- Tipos de BIOS: EFI AMI
- BIOS, tamaño de memoria: 256 MB/s
- Familia del chipset: AMD
- Chipset: AMD B650
- Factor de forma: Micro ATX
- Canales de salida de audio: 7.1 canales
- Chip de sonido: Realtek ALC897
- Componente para: PC
- Sistema operativo Windows soportado: Windows 10 x64, Windows 11 x64
- Ancho: 244 mm
- Profundidad: 226 mm
